超聲波明渠流量計安裝方法
1、安裝量水堰槽
使用超聲波明渠流量計測量流量，在明渠上必須要有量水堰槽。
2、安裝超聲波明渠流量計探頭
探頭要安在探頭支架上。產品出廠沒有配支架，需要根據現場所使用的量水槽的構造條件。
自行加工。加工方法參見圖九。探頭支架可以做成“門”字形，安裝時跨裝在渠道上。注意留出安裝探頭的孔。如果渠道測墻允許，也可以用兩根角鋼如圖九做成探頭支架。

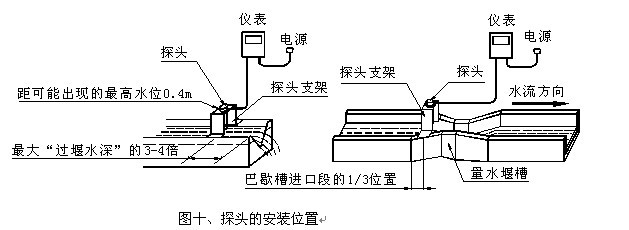

探頭在渠道上的安裝位置要符合量水堰槽的要求。一般三角堰、矩形堰要安裝在堰板上游，距離堰板相當于最大過堰水深的3～4倍（最大過堰水深是指，流量剛好等于零時液位為零，流量增到最大時對應的液位）；巴歇爾槽在進口收縮段的1/3位置（參見圖十）。
安裝探頭時，校正棒要朝下。探頭和支架固定要牢靠，不能活動。探頭一旦活動，水位基準點就變化了，影響測量的準確度。探頭要垂直對準水面，不能歪斜。
由于探頭發出的超聲波有一定的張角。安裝探頭時，注意不要使聲波傳播的路徑上有多余反射面（參見圖十一）
?
