管道式電磁流量計安裝要求
1、 對直管段的要求
為了改善渦流與流場畸變的影響，流量計安裝在前、后直管段長度有一定的要求，否則會影響測量精度（也可安裝速流器，盡量避免在*近調節閥和半開閥門之后安裝）。
|
管道安裝類型 |
安裝示意圖 |
標準管道式 |
|
|
前直管道L |
后直管道S |
||
|
水平管 |
圖a |
5D |
3D |
|
彎道 |
圖b |
10D |
5D |
|
擴口管 |
圖c |
5D |
5D |
|
閥門下游 |
圖d |
10D |
5D |
|
收縮管 |
圖e |
5D |
2D |
|
泵下游 |
圖f |
15D |
5D |
|
混合液 |
圖g |
30D |
3D |
2、 對工藝管的要求
流量計對安裝在上、下游工藝管有一定的要求，否則影響測量精度。
a. 上、下游工藝管的內徑與傳感器的內徑相同，并應滿足：0.98DN≤D≤1.05DN(式中DN:傳感器內徑，D：工藝管內徑)
b. 工藝管與傳感器必須同心，同軸偏差不大于0.05DN

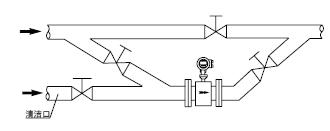

3、旁通道的要求
為了方便檢修流量計，最好為流量計安裝旁通道，另外，對重污染流體及流量計需清洗而流體不能停止的，必須安裝旁通道。

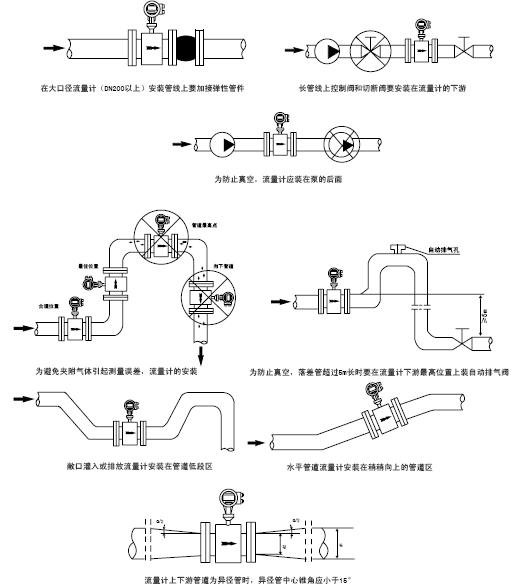

4、流量計在管線上的按照要求
