標準節流裝置存在的主要問題是什么？
?。?）測量準確度、復現性在流量儀表中屬于中等，大約為1～2級，由于存在諸多影響因素，難以提高；
?。?）測量范圍窄，由于差壓與流量平方關系成正比，量程比也很?。?/p>
?。?）現場安裝條件高，尤其節流裝置前直管段難以滿足要求；
（4）節流裝置與差壓儀表間需要有引線、閥門連接，容易泄漏、堵塞和凍結，造成測量失靈；
（5）標準孔板的尖銳度隨運行時間延長不斷磨損變鈍，測量準確度下降；
?。?）大管段標準孔板（直徑300mm以上）在高溫下運行容易變形，形成凹凸面，影響測量準確度；
（7）標準孔板、噴嘴壓損大。
2采用標準孔板測量流量時，液體應滿足什么條件？
?。?）液體必須充滿管道，并連續流過節流裝置；
（2）液體必須是單相的、均勻地通過節流裝置不能發生相變；
（3）流體流動狀態是紊流，即雷諾數大于臨界雷諾數；
?。?）標準節流裝置不適合測量脈動流和臨界流。
3孔板取壓的五種方式，各有什么特點？

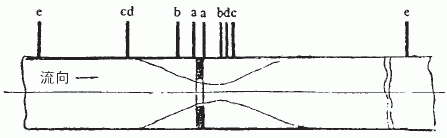

孔板取壓有五種方式：角接取壓法、法蘭取壓法、徑距取壓法、理論取壓法（縮流取壓法）和管接取壓法（損失取壓法），見圖。
a-a角接取壓b-b法蘭取壓c-c徑距取壓d-d理論取壓e-e管接取壓
圖 五種孔板取壓位置
?。?）管接取壓法（損失取壓法）：是一種古老的取壓方式，是希客斯坦（E.O.Hickstein）在1913年發布的。上游取壓口位置距孔板上游端面25D，下游取壓口位置距孔板下游端面8D。在下游取壓點是在流體經過孔板后，流體的流束已經完全充滿管道，所以上、下游形成的差壓比較小，另外在下游的8D之內管壁粗糙度直接影響差壓值。此種取壓法除了少數的天然氣測量流量還保留外，基本不再使用。
?。?）理論取壓法（縮流取壓法）：為了克服管接取壓法產生差壓小的缺點，將下游取壓點改為流體經過孔板后流束收縮最小的位置，此處產生的差壓最大。但是流束收縮最小的位置是與直徑比（與β）有關的函數，所以這種取壓法的下游取壓點是不固定的，應用起來很不方便，此方法只能作為理論分析用，沒有實際應用。
?。?）徑距取壓法：此方法是針對管接取壓法產生差壓小的缺點改進而來，將下游取壓點的位置固定。在直徑比β小于0.735時，徑距法與理論法的數據很接近。在結構上，沒有復雜的加工件，現場安裝使用很方便，在歐美國家應用廣泛。
（4）角接取壓法：采用環室結構，利用環室的均壓作用提高測量精度。環室的結構復雜，加工費時、費料、成本高，環室的取壓孔容易堵塞，不易疏通。
（5）法蘭取壓法：一般都在法蘭上取壓，結構上比角接和環室要簡單，只是需要專用的孔板法蘭，不能用普通法蘭代替。
